IT-11 Audio demenage !

Written by it11audio on . Posted in amp, blog, Pedal

IT-11_Audio_GermaniumIT-11 Audio déménage ! Un nouvel atelier plus grand, plus lumineux pour un accueil client et des services encore améliorés !

Je reste à proximité de Rennes. Mon lieu d’activité sera désormais plus facile d’accès et plus rapide : prendre la D137, prendre la sortie en direction de St Symphorien/Tinteniac/Québriac/Combourg, puis la D795 sur 4km, enfin prendre la direction Trignoux !



C’est par là !

Carslbro 50 TOP

Written by t-geek on . Posted in amp, blog

Un beau Carslbro 50 Top à restaurer :

Carlsbro-50TOP

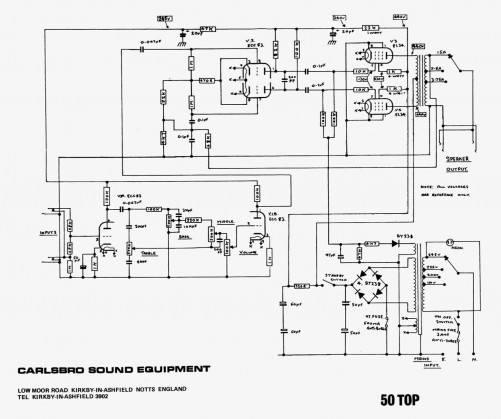

Un schéma un peu particulier par rapport à celui que l’on retrouve le plus fréquemment :

50-top-Schematic

Schéma trouvé sur www.chambonino.com





50TOP-PSU

Alimentation différente sur celui-ci : PT avec CT, pas de bias tap. Cela semble d’origine au niveau du PCB !





Condensateurs électrochimiques remplacés, nouvel OT, installation d’un bias réglable :



Carlsbro-50TOP-Bias

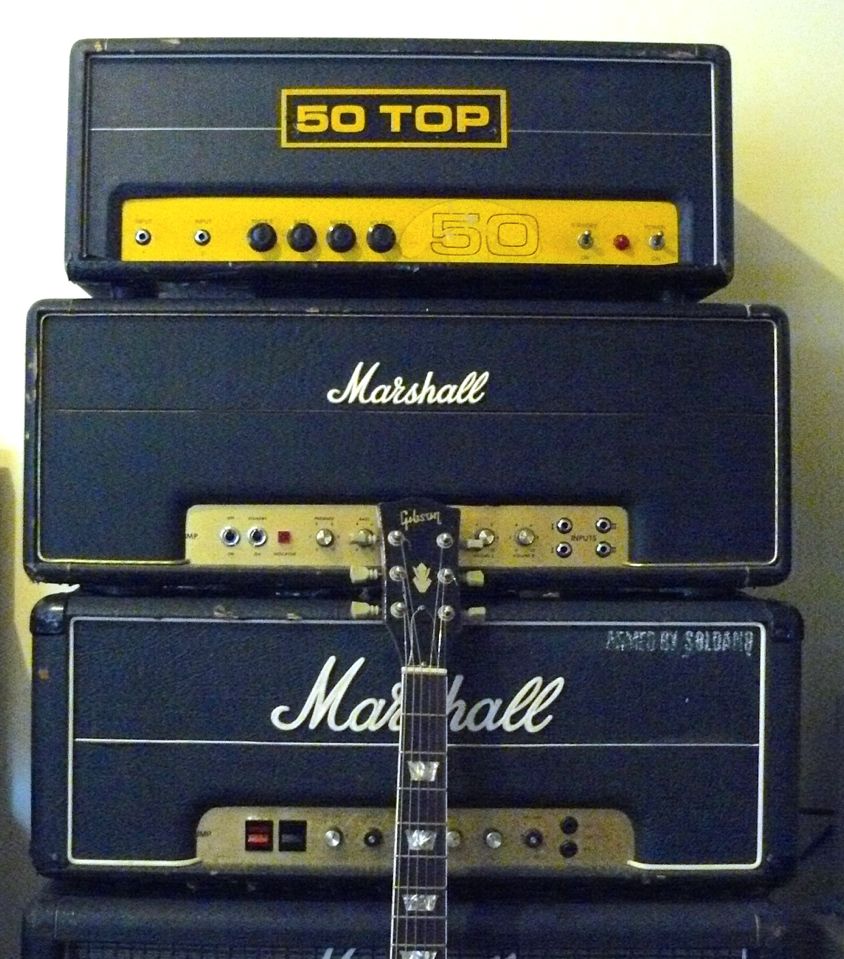

L’ampli sonne gros, avec un très beau crunch, résolument vintage !

50TOPCarslbro









Stramp, l’ampli de Rory Gallagher

Written by it11audio on . Posted in amp, blog

Stramp100W
Stramp 2100A. Un ampli allemand 100W full tube, utilisé, entre autres, par Rory Gallagher et Leslie West (en fait, Rory a utilisé des Stramp, mais je ne suis pas sûr qu’il ait utilisé ce modèle là …)



Stramp2



Notez la taille des transfos et les « bonbonnes » (condensateurs d’alimentation) : du solide !





Stramp3 Stramp4 Stramp5



Un PCB très ‘70s, accessible depuis l’intérieur (piste cuivre)  comme l’extérieur du châssis (composants)



Schéma Stramp : un standby particulier : la HT est appliquée dès qu’on allume l’ampli. Simplement, l’entrée du PI est mise à la masse (pas de son).









Pose de Master Volume sur Marshall …

Written by it11audio on . Posted in amp, blog

Deux belles bêtes : un 1959 Randy Rhoads et un JCM800 2203 RI.

Pose d’un MV en façade, le 1959 RR est transfiguré, une réelle amélioration, quasi indispensable à mon avis ! Sur le 1959 (comme sur la plupart de ses modèles des ‘70s), Marshall a installé une « bright cap » de fou (condensateur favorisant les aigus). A faible volume, c’est terrible, et pas (à mon goût) dans le bon sens du terme. Grâce au master volume, on peut désormais pousser le gain pour obtenir ce crunch Marshall mythique et inhiber un peu (beaucoup) l’effet de cette bright cap … un régal !

1959-RR-MV







Master volume sur un beau JCM800 RI rouge pétant ! Certes, le 2203 dispose déjà d’un MV, mais celui posé est post-PI, ce qui permet une palette étendue de sonorités crunch. On peut même utiliser l’entrée Low, en mettant « Master » et « Pre-amp » à fond et jouer sur le master volume pour garder un semblant d’acuité auditive … on obtient alors un crunch léger très séduisant !

Du fait de la structure interne de cet ampli particulier, j’ai placé le master derrière afin de ne pas modifier la façade (les jacks d’entrée sont soudés sur le PCB sur ce modèle précis dit “2203 entrées horizontales » )

JCM800-MV-1



JCM800-MV-2



JCM800-MV-3





N’hésitez pas à me confier vos Marshall pour cette modification !

Selmer, Kelly : des jumeaux ?

Written by it11audio on . Posted in amp, blog

Selmer-Kelly



John Kelly était un technicien travaillant pour Selmer, dans les ‘60s. Il a ensuite quitté Selmer pour fonder sa propre compagnie.

Au niveau look, il est indéniable qu’il y a un fort lien de parenté.

Les schémas sont néanmoins très différents :

Kelly50Head



tnb7





Comment ça sonne ?

Les deux amplis ont un beau clean et partent en crunch à environ 50% du volume max (cela dépend, évidemment, de la guitare). Le Kelly donne un Grrr grrr marshallesque très sympa. Le Selmer est une merveille : des aigus fabuleux sans être agressifs, beaucoup de gras quand il part en crunch sans toutefois devenir brouillon … un « must have » !



Bassman Silverface 1967

Written by it11audio on . Posted in amp, blog

Un beau Bassman, modèle de transition entre Blackface et Silverface : schéma AB165, « dripedge » autour de la partie basse de la façade, lignes noires verticales typiques de l’époque.



Fenders



(de haut en bas : Bassman ’67, Bandmaster ’68, Bassman 100 ’75, cab basse IT-11 1×15″)

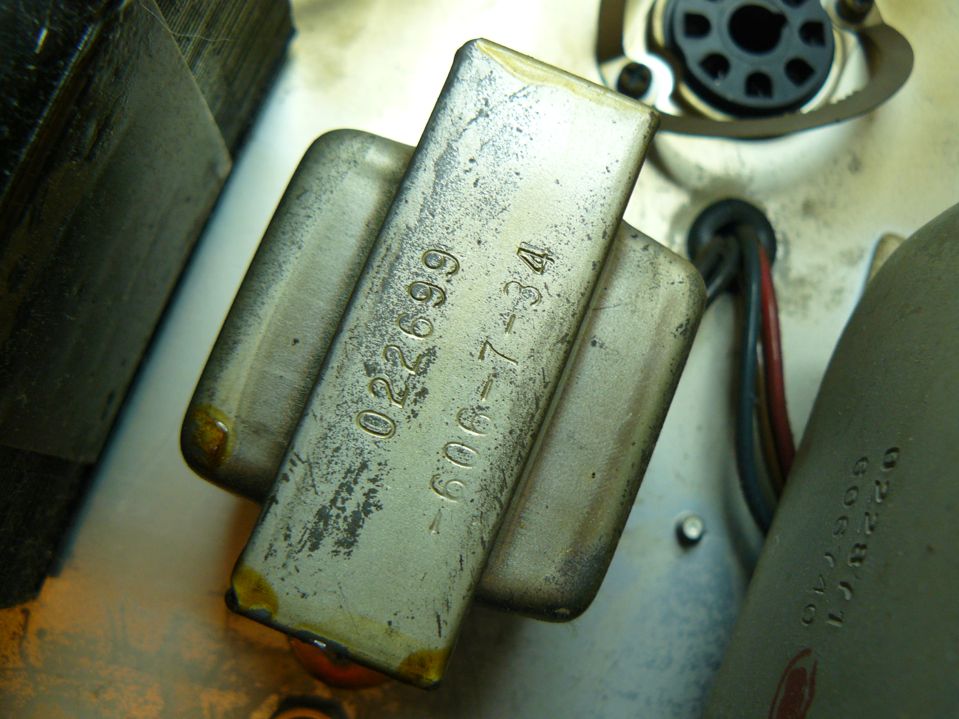

Les transfos (et self) sont des Schumacher (code 606) datés de 1966

transfos1

transfos2

transfos3

Code sur le châssis :

SerialChassis



De beaux tubes, encore valables :

tubes



Composants d’époque :

P1050893 P1050892 P1050891



Travaux effectués : changements des capas d’alimentation (qui commençaient à vraiment montrer de gros signes de faiblesse), changement capa de bias, changement des lampes de puissance, équilibrage du bias pour un minimum de hum, vérification présence deathcap, vérification de la terre …

Un bel ampli qui est reparti pour encore de nombreuses années de rock’n’roll !

bassman_ab165_schem



bassman_ab165_layout
